Kugelgewindetriebe 2026: Auswahlkriterien für hochpräzise Linearantriebe in CNC-Fräsen und 3D-Druckern
Warum die Wahl des richtigen Kugelgewindetriebs über die Qualität Ihrer CNC-Arbeit entscheidet
Die Auswahl eines Kugelgewindetriebs ist weit mehr als eine Frage des Preises. In der Praxis entscheidet die Kombination aus Spindeldurchmesser, Steigung und Fertigungsqualität über die erreichbare Oberflächengüte und Maßhaltigkeit Ihrer Werkstücke. Ein häufig unterschätzter Faktor ist die thermische Stabilität: Bei längeren Bearbeitungszyklen erwärmt sich die Spindel, was zu Ausdehnung und damit zu Positionsfehlern führt. Hochwertige Kugelumlaufspindeln aus legiertem Stahl minimieren diesen Effekt. Wer eine CNC-Fräse für Aluminium oder Stahl aufrüstet, sollte daher nicht nur auf die spielfreie Kugelumlaufmutter achten, sondern auch auf die Endenbearbeitung und die Kompatibilität mit den Lagern. Die Wahl zwischen SFU1204, SFU1605 und SFU2005 hängt maßgeblich von der benötigten Vorschubkraft und der gewünschten Verfahrgeschwindigkeit ab. Ein häufiger Fehler ist die Verwendung einer zu dünnen Spindel bei langen Verfahrwegen, was zu Durchbiegung und Rattern führt. Für Hobbyanwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, ist die SFU1204 oft ausreichend, während für schwere Fräsarbeiten die SFU2005 die bessere Wahl darstellt.

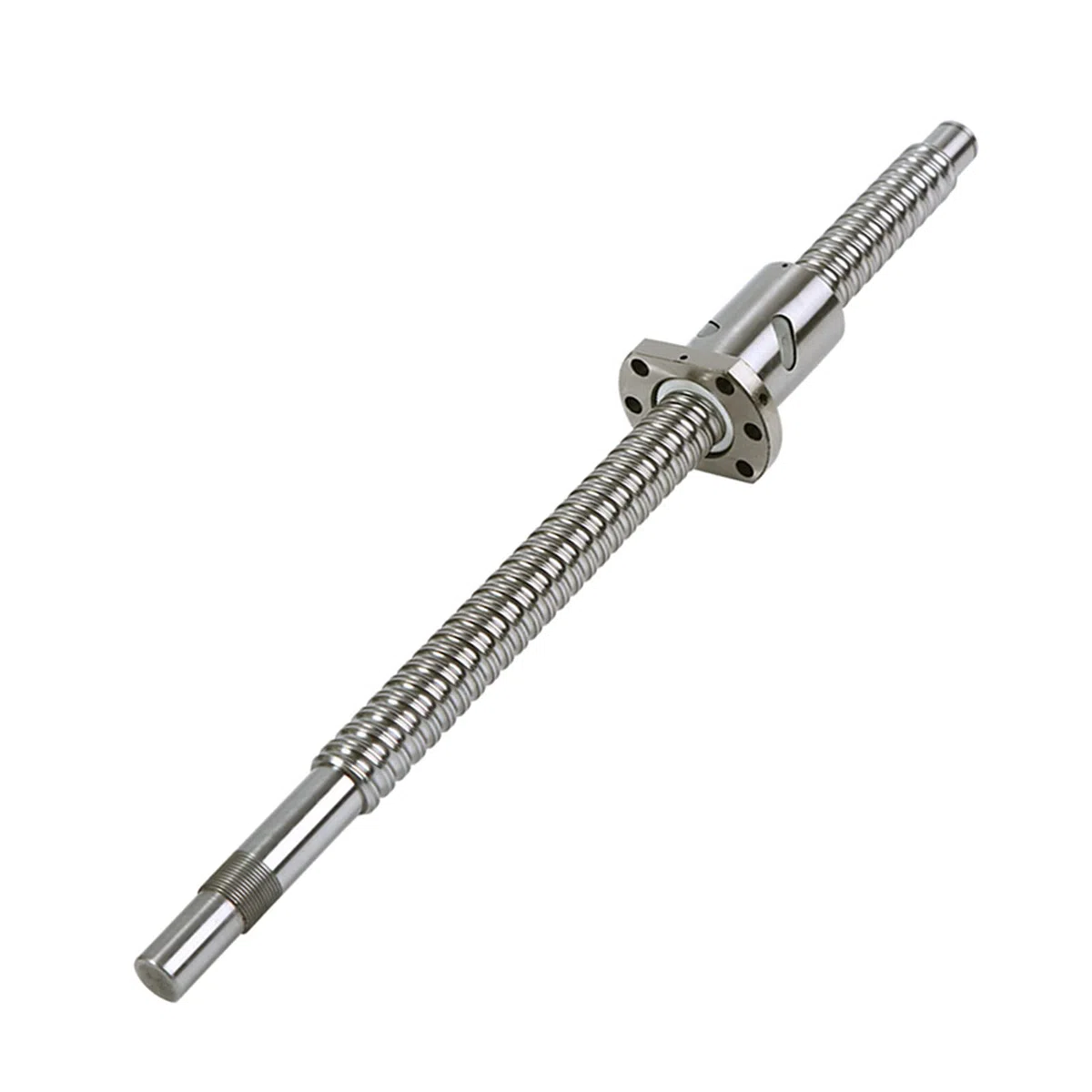

SFU2005 800mm Kugelumlaufspindel Antibacklash Kugelumlaufspindel Gewindemutter Spielfrei ohne Endstützen RM2005 800mm Rolled Ballscrew für CNC
Die SFU2005 mit 800 mm Länge von GooEquip ist ein solider Einstieg für mittelgroße CNC-Fräsen. Der legierte Stahl und die RM2005-Mutter bieten eine spielfreie Führung, die für saubere Konturen sorgt. In der Praxis überzeugt die Spindel durch ihr ruhiges Laufverhalten, selbst bei höheren Vorschüben. Einziger Wermutstropfen: Die fehlenden Endstützen müssen separat beschafft werden, was die Gesamtkosten etwas in die Höhe treibt. Für Bastler, die eine zuverlässige Kugelumlaufspindel für den Maschinenumbau suchen, ist dies jedoch ein hervorragendes Preis-Leistungs-Verhältnis.
Spielarmut und Vorspannung: Die unsichtbaren Qualitätsmerkmale
Ein zentrales Kriterium bei der Bewertung von Kugelgewindetrieben ist die sogenannte Spielarmut. Im Gegensatz zu einfachen Trapezgewindespindeln eliminieren Kugelumlaufspindeln das axiale Spiel nahezu vollständig, was für die Positioniergenauigkeit einer CNC-Maschine unerlässlich ist. Die Vorspannung der Mutter – oft durch größere Kugeln oder spezielle Käfige realisiert – sorgt dafür, dass auch unter Last kein messbares Spiel auftritt. Dies ist besonders bei Fräsarbeiten mit wechselnden Belastungsrichtungen kritisch. Ein weiterer Aspekt ist die Oberflächengüte der Spindel: Gewalzte Spindeln (Rolled Ballscrew) bieten ein gutes Preis-Leistungs-Verhältnis, während geschliffene Spindeln für höchste Präzisionsanforderungen reserviert sind. Bei der Planung einer neuen Maschine oder der Nachrüstung sollte man daher genau abwägen, ob die höhere Genauigkeit einer geschliffenen Spindel den Mehrpreis rechtfertigt. Für die meisten Hobby- und Semiprofi-Anwendungen sind gewalzte Spindeln der Klasse C7 völlig ausreichend.

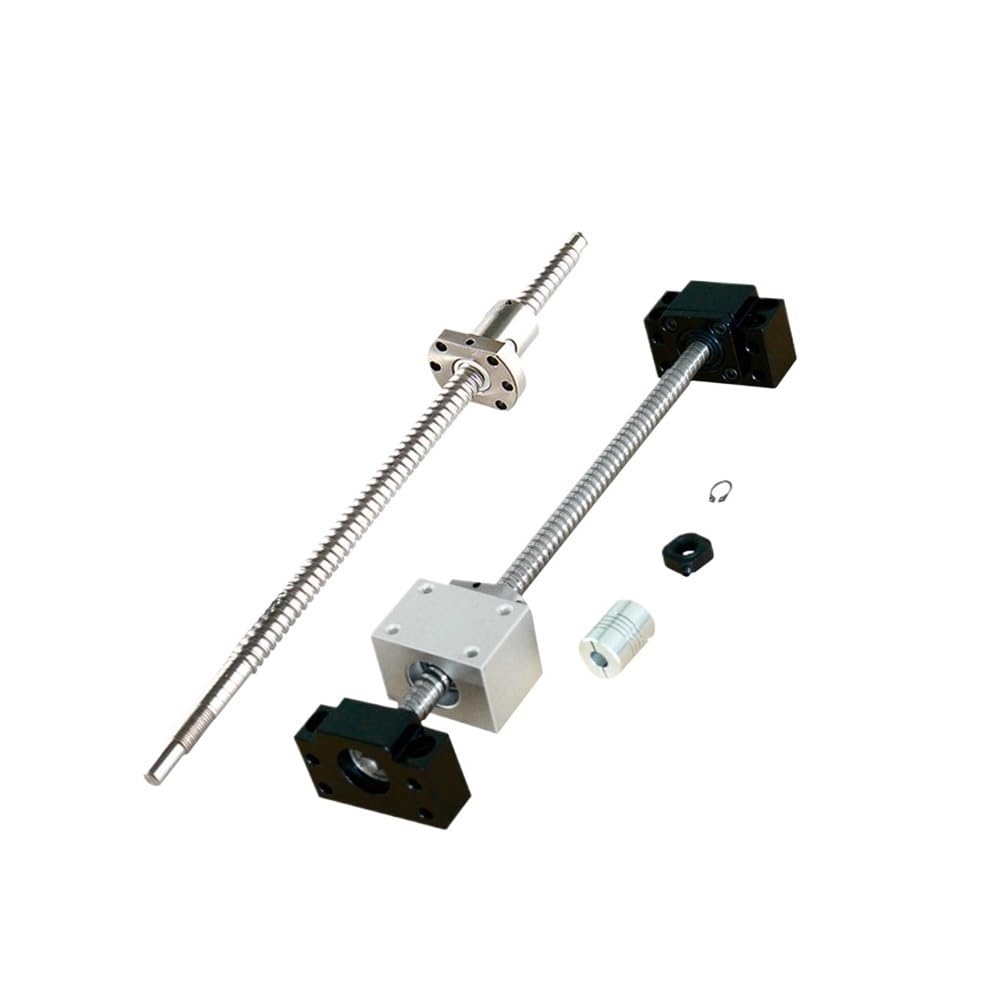

12-mm-Kugelumlaufspindel/SFU1204-Kugelumlaufspindel-Kit 200–1000 mm mit Kugelmutter + BFBK10 + 1204-Mutterngehäuse + Kupplung D20L25, passend for CNC-3D-Drucker(Sfu1204 kit,700mm)
Dieses Komplettset mit SFU1204-Spindel, Kugelmutter, BK/BF10-Lagerböcken und Kupplung ist ideal für den Bau eines 3D-Druckers oder einer kleinen CNC-Graviermaschine. Die 700 mm Länge bieten ausreichend Spielraum für mittelgroße Projekte. Besonders positiv fällt die hochwertige Verarbeitung der Spindel aus Edelstahl auf, die Korrosionsbeständigkeit und Langlebigkeit verspricht. Die mitgelieferte Kupplung D20L25 erleichtert die Montage an Schrittmotoren. Für Anwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, ist dieses Set eine durchdachte Komplettlösung, die den Einstieg in präzise Linearantriebe erheblich vereinfacht.

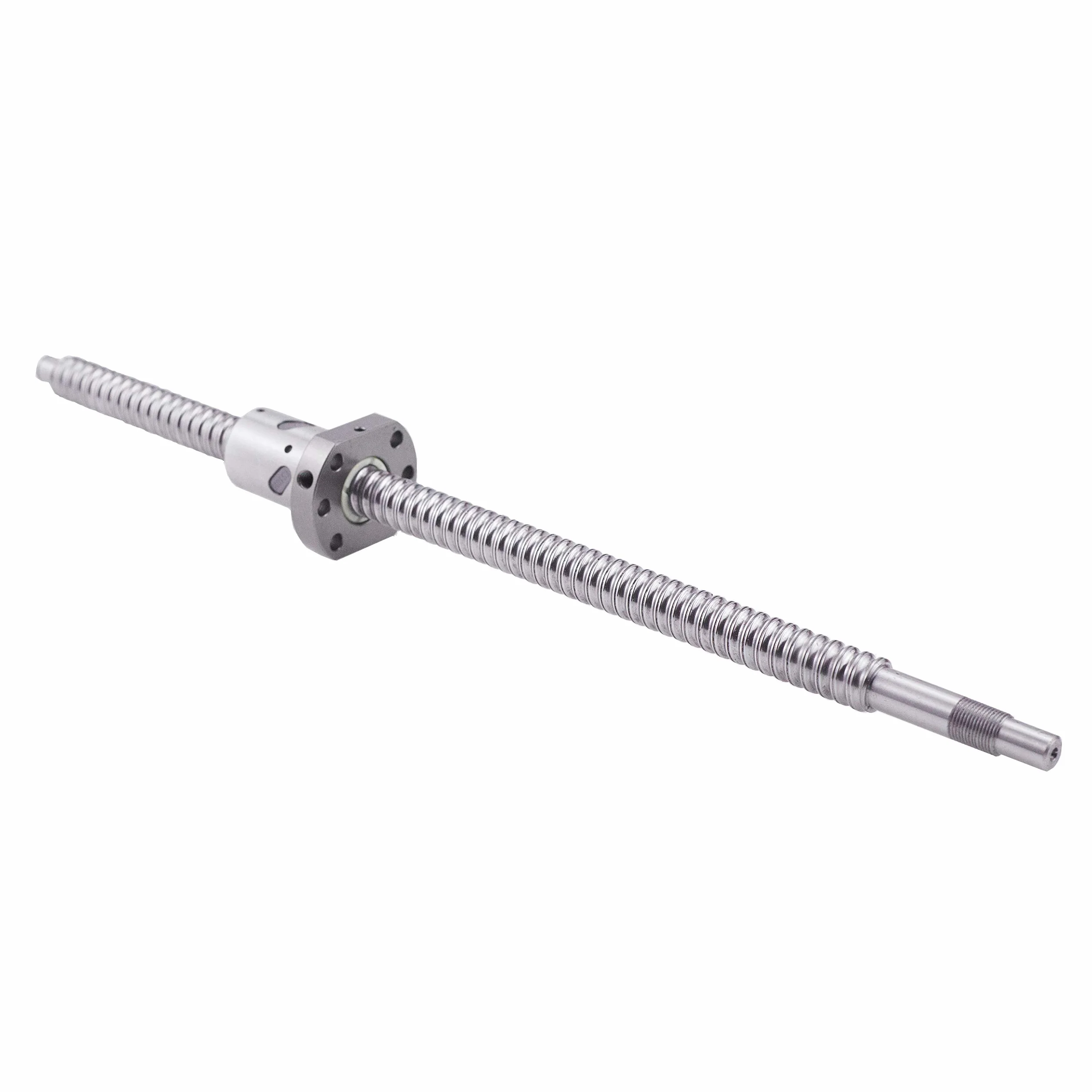

Kugelgewindetrieb SFU1605 RM1605/1610/2005/2010/2504/2505/2510 300 mm - 2600 mm Durchmesser 16 mm/20 mm/25 Spielfreie Führung mit Kugelmutter und Endbearbeitung von BK/ BF12/15/20/25
SenTECH bietet mit dieser SFU1605-Spindel eine flexible Lösung für verschiedenste Anwendungen. Die Möglichkeit, Längen von 300 mm bis 2600 mm zu wählen, macht sie zur ersten Wahl für individuelle Maschinenkonzepte. Die Präzision von ±0,05 mm ist für die meisten Hobby- und Semiprofi-Anwendungen mehr als ausreichend. Besonders hervorzuheben ist das leise und ruckfreie Laufverhalten, das durch die hochwertige Fertigung der Kugelumlaufmutter erreicht wird. Wer eine leise Kugelumlaufspindel für den 3D-Drucker oder eine leise Kugelumlaufspindel für die CNC-Fräse sucht, wird hier fündig. Die mitgelieferten BK/BF-Lagerböcke erleichtern die Montage erheblich.
Integration von Schrittmotoren und Kupplungen: Das Zusammenspiel der Komponenten
Ein Kugelgewindetrieb ist nur so gut wie sein Antriebsstrang. Die Verbindung zwischen Schrittmotor und Spindel erfolgt in der Regel über eine elastische Kupplung, die sowohl axiale als auch radiale Versätze ausgleicht. Eine starre Kupplung würde hier zu erhöhtem Verschleiß und Vibrationen führen. Bei der Auswahl einer Kugelumlaufspindel für den 3D-Drucker oder eine CNC-Fräse sollte daher immer auf die Qualität der Kupplung geachtet werden. Viele Anbieter bieten mittlerweile Komplettsets an, die neben der Spindel und Mutter auch die passenden Lagerböcke (BK/BF) und eine Kupplung enthalten. Dies vereinfacht die Montage und stellt sicher, dass alle Komponenten aufeinander abgestimmt sind. Für Anwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, ist ein solches Set oft die stressfreiere Lösung, da die Gefahr von Inkompatibilitäten minimiert wird.
Kugelgewindetrieb SFU1605 RM1605/1610/2005/2010/2504/2505/2510 300 mm - 2600 mm Durchmesser 16 mm/20 mm/25 Spielfreie Führung mit Kugelmutter und Endbearbeitung von BK/ BF12/15/20/25
SenTECH liefert mit dieser SFU1605-Spindel eine universelle Lösung für anspruchsvolle Linearachsen. Die Präzision von ±0,05 mm und das leise Laufverhalten machen sie zur idealen Wahl für alle, die eine leise Kugelumlaufspindel für die CNC-Fräse suchen. Die große Längenauswahl bis 2600 mm ermöglicht den Einsatz in Portalfräsen mit großem Arbeitsbereich. Die Spindel läuft auch bei hohen Drehzahlen ruhig und ohne spürbares Rattern. Für Anwender, die eine Kugelumlaufspindel für schwere Fräsarbeiten benötigen, ist die SFU1605 eine bewährte Größe. Die mitgelieferten BK/BF-Lagerböcke sind präzise gefertigt und erleichtern die Ausrichtung.
Längenauswahl und Steifigkeit: Physikalische Grenzen verstehen
Die Länge einer Kugelumlaufspindel ist nicht nur eine Frage des Verfahrwegs, sondern auch der kritischen Drehzahl. Jede Spindel hat eine Eigenfrequenz, bei der sie in Resonanz gerät. Wird diese Drehzahl überschritten, kommt es zu starken Vibrationen, die die Bearbeitungsqualität ruinieren und im schlimmsten Fall die Spindel zerstören können. Die kritische Drehzahl sinkt mit zunehmender Länge und abnehmendem Durchmesser. Eine SFU1204 mit 1000 mm Länge hat eine deutlich niedrigere kritische Drehzahl als eine SFU2005 gleicher Länge. Bei der Konstruktion einer Maschine muss daher die maximale Vorschubgeschwindigkeit gegen die Spindellänge abgewogen werden. Für lange Verfahrwege über 1500 mm ist der Einsatz einer SFU2005 oder sogar SFU2505 empfehlenswert, um Durchbiegung und Resonanzprobleme zu vermeiden. Die Wahl der richtigen Kugelumlaufspindel für schwere Fräsarbeiten erfordert daher eine sorgfältige Berechnung der Betriebsparameter.

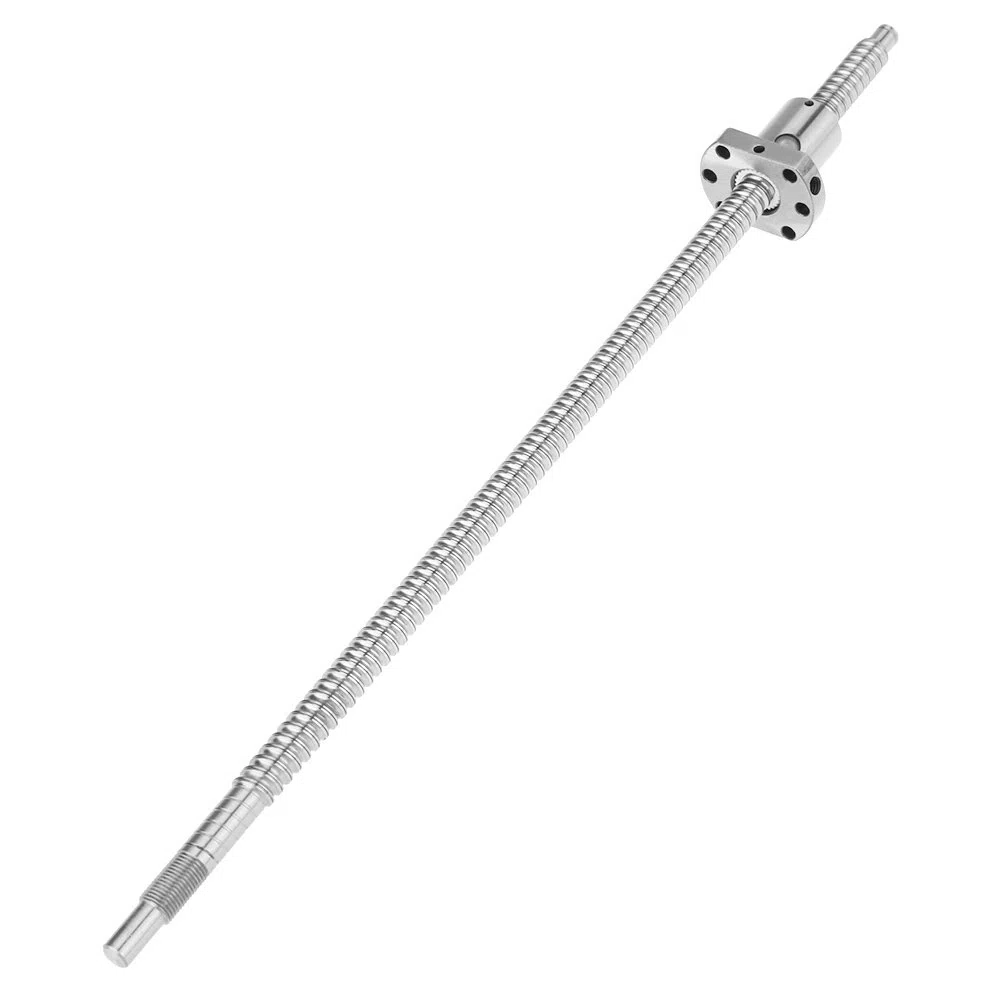

Kugelumlaufspindel SFU1204 400mm mit Kugelmutter Gerollte Gewindespindel Durchmesser 12mm Steigung 4mm Spielfreier Kugelgewindetrieb für CNC Maschinen und Linearführungen
Die Elprico SFU1204 mit 400 mm Länge ist ein klassischer Einstiegspunkt für den Bau einer kleinen CNC-Maschine oder die Aufrüstung eines 3D-Druckers. Der Durchmesser von 12 mm und die Steigung von 4 mm bieten eine gute Balance zwischen Geschwindigkeit und Positioniergenauigkeit. Die Spindel ist aus legiertem Stahl und Edelstahl gefertigt, was eine lange Lebensdauer verspricht. In der Praxis überzeugt sie durch ihr geringes Gewicht und die einfache Handhabung. Für Anwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, ist dies eine kostengünstige und dennoch effektive Lösung. Die spielfreie Mutter sorgt für saubere Schichten ohne sichtbare Nahtstellen.
Montage und Ausrichtung: Tipps für eine optimale Performance
Die sorgfältige Montage eines Kugelgewindetriebs ist entscheidend für dessen Lebensdauer und Präzision. Bereits geringe Fluchtungsfehler zwischen Spindel und Führungsschiene führen zu erhöhtem Verschleiß der Kugelmutter und zu ungleichmäßigen Kräften. Bei der Installation sollte daher mit einer Messuhr gearbeitet werden, um die Parallelität und den Höhenversatz zu überprüfen. Die Verwendung von BK/BF-Lagerböcken erleichtert die Ausrichtung, da sie eine definierte Aufnahme für die Spindelenden bieten. Ein weiterer wichtiger Punkt ist die Schmierung: Kugelumlaufspindeln benötigen regelmäßige Fettnachschmierung, um den Reibungskoeffizienten niedrig zu halten und Verschleiß zu vermeiden. Viele Anwender unterschätzen den Einfluss der Schmierung auf das Laufverhalten. Eine gut geschmierte Spindel läuft nicht nur leiser, sondern auch präziser. Für den Betrieb in staubigen Umgebungen, wie sie in Holzwerkstätten üblich sind, empfiehlt sich der Einsatz von Abstreifern oder Faltenbälgen, um das Eindringen von Schmutz in die Kugelmutter zu verhindern.

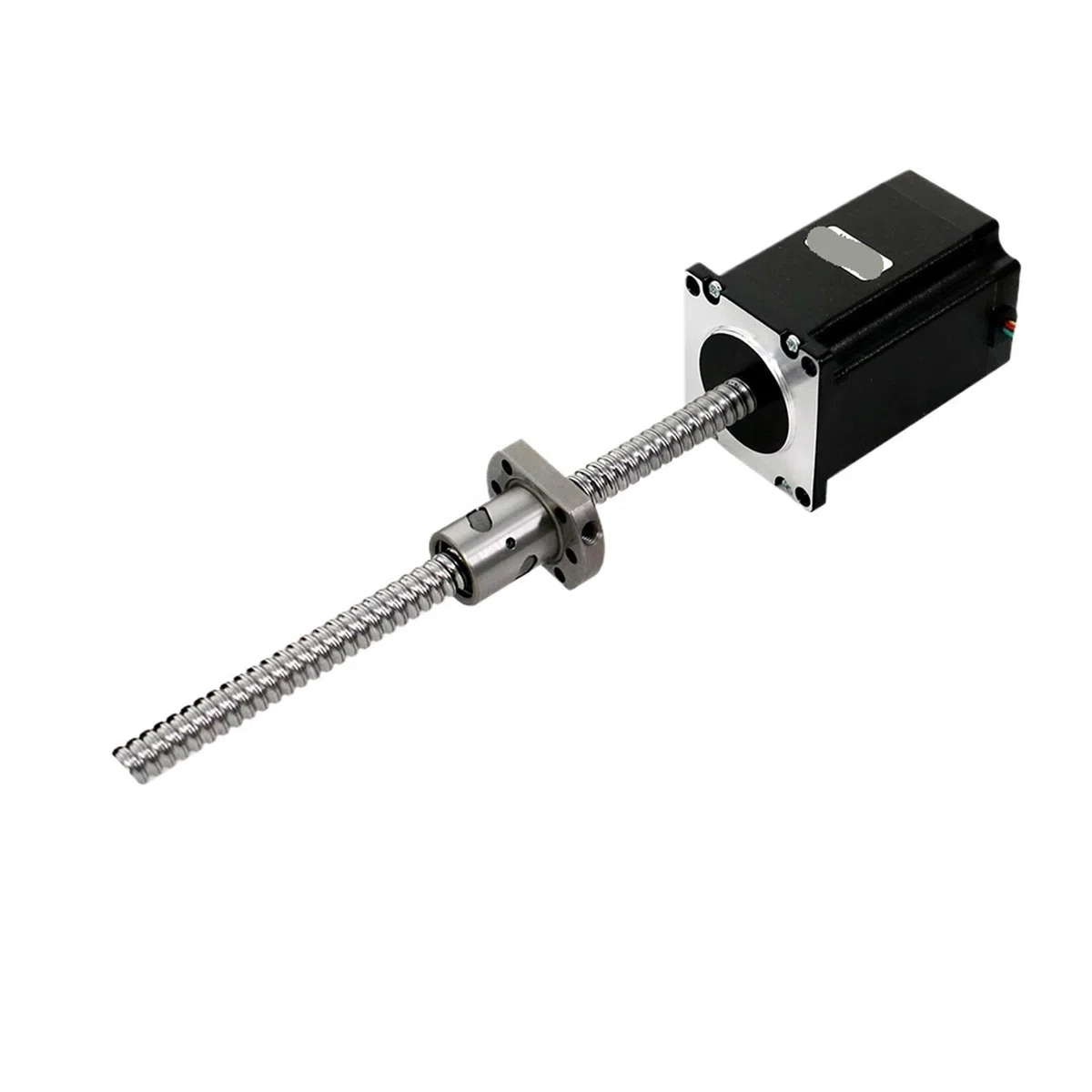

Nema 23 Schrittmotor Kugelgewindetrieb mit integrierter höherer Genauigkeit Sfu1204 Sfu1210 3a 57hs112 57hs82 57hs56 1,2 nm, 3(SFU1210-300mm,57HS56 1.2NM-24V)
Dieses integrierte Set aus Nema 23 Schrittmotor und Kugelgewindetrieb ist eine elegante Lösung für alle, die Platz sparen und die Montage vereinfachen möchten. Der Motor mit 1,2 Nm Drehmoment ist ideal für leichte bis mittlere Fräsarbeiten oder Positionieraufgaben. Die SFU1204- oder SFU1210-Spindel ist direkt auf den Motor abgestimmt, was Fluchtungsfehler von vornherein ausschließt. In der Praxis bedeutet das eine höhere Zuverlässigkeit und weniger Zeitaufwand für die Justage. Für Anwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen und gleichzeitig eine kompakte Antriebseinheit wünschen, ist dieses Produkt eine ausgezeichnete Wahl. Die integrierte Bauweise reduziert zudem die Anzahl der benötigten Einzelteile.
Wirtschaftlichkeit vs. Präzision: Wann lohnt sich der Aufpreis?
Die Preisspanne bei Kugelgewindetrieben ist enorm: Während einfache SFU1204-Spindeln bereits für unter 40 Euro erhältlich sind, kosten hochwertige Sets mit Motor und Lagern schnell mehrere hundert Euro. Die Frage ist, ob sich der Aufpreis für den einzelnen Anwender lohnt. Für den Betrieb eines 3D-Druckers, der hauptsächlich PLA oder PETG verarbeitet, ist eine günstige Spindel mit einer Genauigkeit von ±0,05 mm völlig ausreichend. Anders sieht es bei der Bearbeitung von Aluminium oder Stahl aus: Hier führen bereits kleine Ungenauigkeiten zu sichtbaren Frässpuren und erhöhtem Werkzeugverschleiß. In diesem Fall ist die Investition in eine hochwertige Kugelumlaufspindel mit geschliffener Oberfläche und vorgespannte Mutter gerechtfertigt. Auch die Wahl der Steigung spielt eine Rolle: Eine Steigung von 4 mm (SFU1204) bietet hohe Präzision bei niedrigen Geschwindigkeiten, während eine Steigung von 10 mm (SFU1610) höhere Vorschübe ermöglicht, aber auf Kosten der Auflösung. Für Anwender, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, ist die SFU1204 mit 4 mm Steigung die richtige Wahl, da sie eine hohe Detailtreue bei moderaten Druckgeschwindigkeiten ermöglicht.
Kugelumlaufspindel SFU2005 RM2005 Länge 1800mm Durchmesser 20mm mit Gehäuse für Kugelumlaufmutter und Kugelumlaufmutter + Endhalter EK / EF15 + Kupplung für CNC, Länge ca. 70,87 Zoll / 1800mm
Diese SFU2005-Spindel mit 1800 mm Länge ist speziell für große CNC-Portalfräsen konzipiert. Der Durchmesser von 20 mm sorgt für die nötige Steifigkeit, um auch bei langen Verfahrwegen Durchbiegung zu vermeiden. Die Präzision von ±0,05 mm und das leise Laufverhalten machen sie zu einer soliden Wahl für anspruchsvolle Fräsarbeiten in Holz und Aluminium. Das Set inklusive Gehäuse, Mutter und Endhaltern EK/EF15 ist komplett und erleichtert die Montage erheblich. Für Anwender, die eine Kugelumlaufspindel für schwere Fräsarbeiten suchen, ist diese 1800 mm lange Spindel eine robuste und zuverlässige Option. Die hochwertige Verarbeitung des legierten Stahls verspricht eine lange Lebensdauer auch unter Dauerlast.
Zubehör und Komplettsets: Was wird wirklich benötigt?
Viele Anbieter offerieren Kugelgewindetriebe als Komplettsets, die neben der Spindel und Mutter auch die notwendigen Lagerböcke, Kupplungen und manchmal sogar den Schrittmotor enthalten. Für Einsteiger ist dies oft die einfachste Lösung, da die Kompatibilität der Teile sichergestellt ist. Erfahrene Bastler hingegen bevorzugen oft die Einzelkomponentenbeschaffung, um spezifischere Anforderungen zu erfüllen, wie etwa die Verwendung einer hochpräzisen Kupplung oder eines bestimmten Lagertyps. Ein wichtiges Detail ist die Endenbearbeitung der Spindel: Standardmäßig werden die Enden für BK/BF-Lagerböcke bearbeitet, aber es gibt auch Varianten mit anderen Abmessungen. Beim Kauf einer Kugelumlaufspindel für die CNC-Fräse sollte man daher immer die Spezifikationen der eigenen Maschine überprüfen. Die Wahl der richtigen Kugelumlaufspindel für schwere Fräsarbeiten erfordert zudem eine genaue Kenntnis der auftretenden Kräfte, um eine ausreichende Dimensionierung sicherzustellen.
Kugelumlaufspindel SFU1605 RM1605 Länge 2000 mm Durchmesser 16 mm mit Gehäuse für Kugelumlaufmutter und Kugelumlaufmutter + Endhalter EK / EF12 + Kupplung für CNC, Länge ca. 78,74 Zoll / 2000 mm
Die Zewool SFU1605 mit 2000 mm Länge ist eine Spezialistin für extra lange Verfahrwege. Der Durchmesser von 16 mm und die Steigung von 5 mm bieten eine gute Kombination aus Steifigkeit und Geschwindigkeit. Die Spindel ist aus Edelstahl gefertigt, was sie korrosionsbeständig und für den Einsatz in feuchteren Umgebungen geeignet macht. Das Set inklusive Gehäuse, Mutter und Endhaltern EK/EF12 ist komplett und erleichtert die Integration in bestehende Maschinen. In der Praxis zeigt die Spindel ein sehr ruhiges Laufverhalten, selbst bei höheren Drehzahlen. Für Anwender, die eine leise Kugelumlaufspindel für die CNC-Fräse suchen und große Werkstücke bearbeiten möchten, ist dies eine hervorragende Option. Die hochwertige Verarbeitung des Edelstahls rechtfertigt den etwas höheren Preis.
Fazit: Die richtige Strategie für die Beschaffung von Kugelgewindetrieben
Die Beschaffung von Kugelgewindetrieben erfordert eine strategische Herangehensweise. Es reicht nicht, einfach die günstigste Spindel zu wählen. Vielmehr müssen die spezifischen Anforderungen der Maschine und der geplanten Bearbeitungen berücksichtigt werden. Für Einsteiger, die eine leise Kugelumlaufspindel für den 3D-Drucker suchen, sind die SFU1204-Sets mit einer Länge von 300-500 mm eine kostengünstige und effektive Lösung. Fortgeschrittene Anwender, die eine CNC-Fräse für Aluminium betreiben, sollten zur SFU1605 oder SFU2005 greifen, um ausreichende Steifigkeit zu gewährleisten. Die Investition in ein Komplettset mit Lagern und Kupplung zahlt sich in der Regel aus, da es die Montage vereinfacht und Kompatibilitätsprobleme vermeidet. Letztlich ist die Wahl der richtigen Kugelumlaufspindel für schwere Fräsarbeiten eine Frage der sorgfältigen Planung und der Bereitschaft, in Qualität zu investieren. Nur so lassen sich langfristig präzise und zuverlässige Ergebnisse erzielen.
